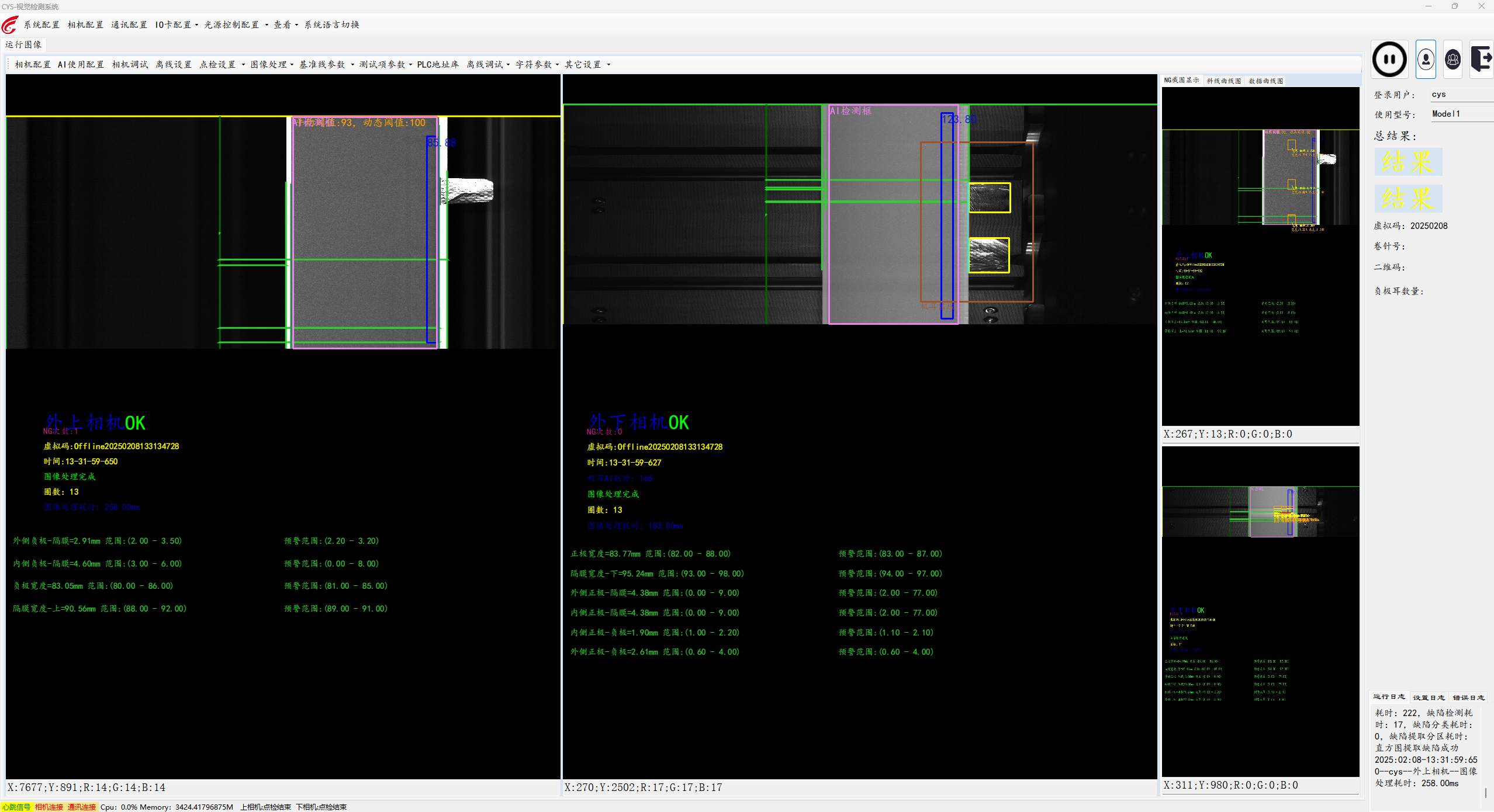

動力電池卷繞一體機雙線掃CCD檢測系統
適應產品范圍及設備工藝參數
名稱 | 幅寬范圍 | 長度范圍 | 極耳長度 | 電芯形狀 | 速度(mm/s) | 卷針形狀 |
參數 | ≤240(含極耳高度) | / | 8-35 | 方形 | ≤1800 | 圓形 |
視覺檢測系統性能
名稱 | CCD性能參數 |
優率 | 極耳翻折:漏判率0.2%,誤判率0.5%;缺陷:漏判率0%,誤判率0.5%;Overhang:漏判率0%,誤判率0.5%;注:漏(誤)判率=漏(誤)判片數/生產總片數 |
數據統計 | 記錄不良品數據并進行統計(同時具備可導出編輯Excel數據),檢測數據可滿足上傳MES;數據需滿足在本地硬盤保存半年以上。 |
檢測結果輸出 | 液晶顯示器、NG圖片分類存儲、NG信號排廢 |
快速換型 | 可針對不同型號的極片保存相應的參數設置,已保存產品一鍵換型,新產品換型時間≤30min |
CCD開機防呆 | 采用獨立控制系統,并可與設備聯機,CCD未啟動時,設備不可運行。 |
檢測項目 | 卷繞對齊、極耳翻折、表面缺陷(單面),極芯外形尺寸檢測 |
與設備通信方式 | 網口通訊 |
